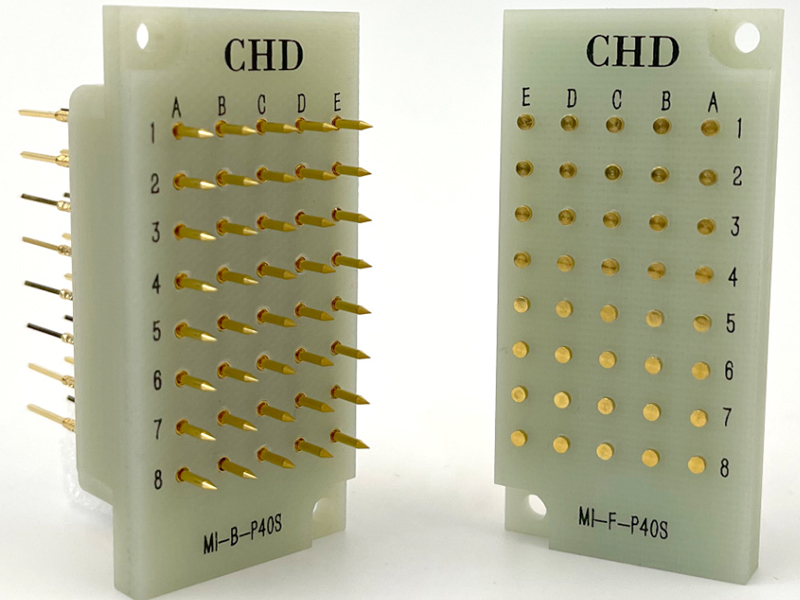

夹具端PN：MI-F-P40S

基站端PN：MI-B-P40S

特性：

•   单个探针最大电流 : 5A

•   单个弹簧探针电阻 (Ri) 典型值 : <20 mOhm

•   40路信号连接（夹具内部模块和组件的电源）

•   可用于I/O信号传输、开关控制

•   双面丝印，标准编号，便于调试和接线维修

•   适用于手动测试夹具

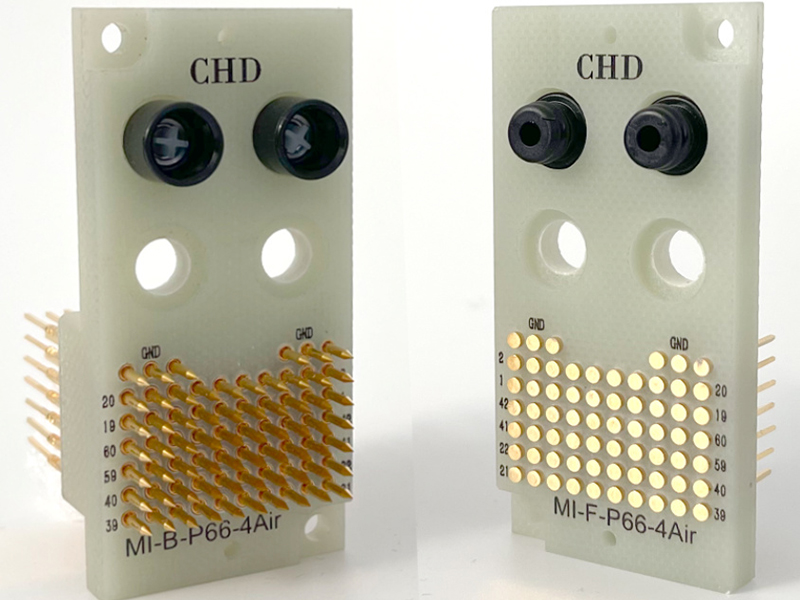

夹具端PN：MI-F-P66-4Air

基站端PN：MI-B-P66-4Air

特性：

•   气动混合模块

•   可用于带有内部或外部 Pylon 接口的所有测试治具

•   恒定的低过渡损耗

•   高触探可靠性和传输质量

•  气嘴自锁功能，插拔不漏气

•   单个弹簧探针最大电流:5A

•   单个弹簧探针电阻 (Ri) 典型值 :<20 mOhm

•   66路信号连接（夹具内部模块和组件的电源）

•   探针可用于I/O信号传输、开关控制

•   双面丝印，标准编号，便于调试和接线维修

•   适用于手动测试机台

夹具端PN：AI-F-P32

基站端PN：AI-B-P32

特性：

•   32 路通道大电流模块

•  单个弹簧探针最大电流:30A

•  单个弹簧探针电阻 (Ri) 典型值 :<10 mOhm

•   双面丝印，标准编号，便于调试和接线维修

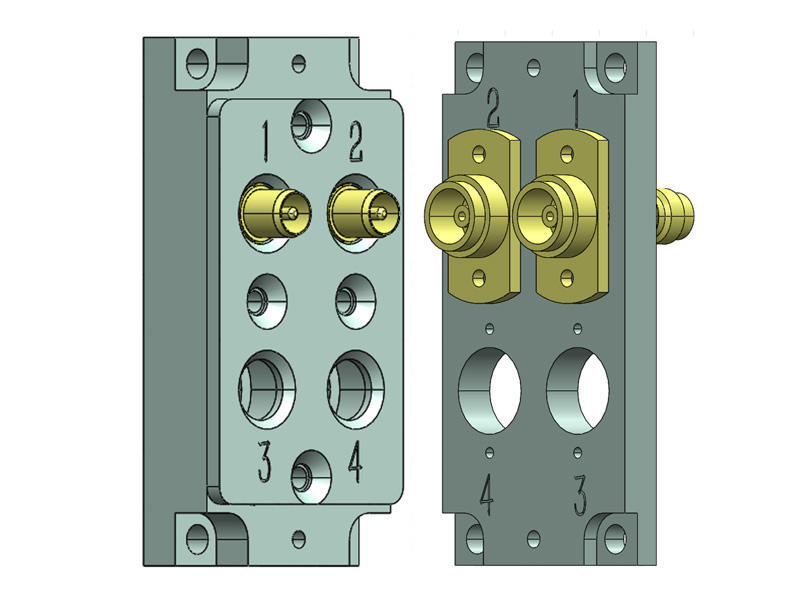

夹具端PN：AI-F-4RF

基站端PN：AI-B-4RF

特性：

•  信号传输稳定

•  阻抗为50Ω

•  工作频率18GH

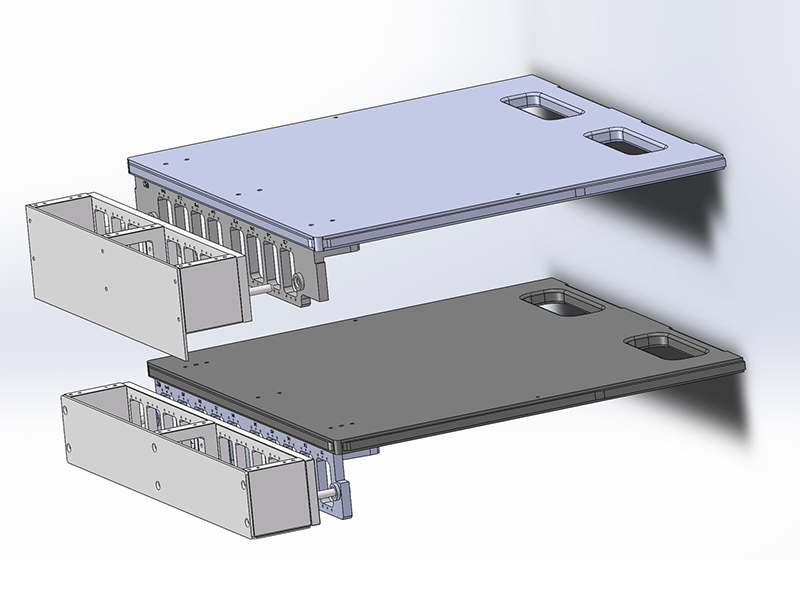

型号：S-KIT-AI-UF/S-KIT-AI-LF

•   尺寸：468mm×633mm ( large size)

•  用于进行组合式 Flashing/ ICT/FCT 测试，特别适用于PCB拼板测试，推荐用于inline的自动线。

•  具有下部替换套件和上部替换套件的模块化构造

•  FR4 抗弯探针支承板

•  使用寿命：> 2,000,000 次负载循环（在实验室条件下）

•  可根据要求跟换相应接口模块

•  无需工具即可快速设置，无需后续调校即可使用

•  通过接口模块可进行任意组合的模块化配置

•  配置：

上Pylon接口： 1个CHD气动混合模块 +最多 7个任意组合信号模块

下Pylon接口： 1个CHD气动混合模块 +最多 19个任意组合信号模块

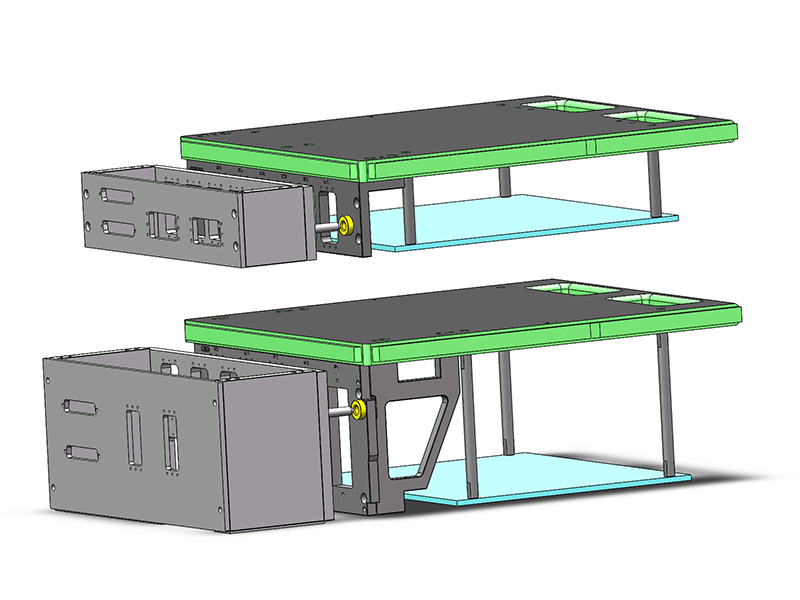

型号：S-KIT-HC-UF/S-KIT-HC-LF

•   尺寸：350mm×400mm ( small size )

•  用于进行组合式 FCT/EOL 测试，适用于PCB单板测试或多个单板穴位，推荐用于单站或自动化转台。

•  具有下部替换套件和上部替换套件的模块化构造

•  FR4 抗弯探针支承板

•  配备大电流转换接头，可灵活配置100A-800A的Pylon转换接头

•  使用寿命：> 2,000,000 次负载循环（在实验室条件下）

•  通过接口模块可进行任意组合的模块化配置

•  无需工具即可快速设置，无需后续调校即可使用

•  配置：

上Pylon接口： 1个CHD气动混合模块 + 最多 7个任意组合信号模块

下Pylon接口： 2个CHD标准的大电流模块 （最大up到800A） + 最 多 6个任意组合信号模块

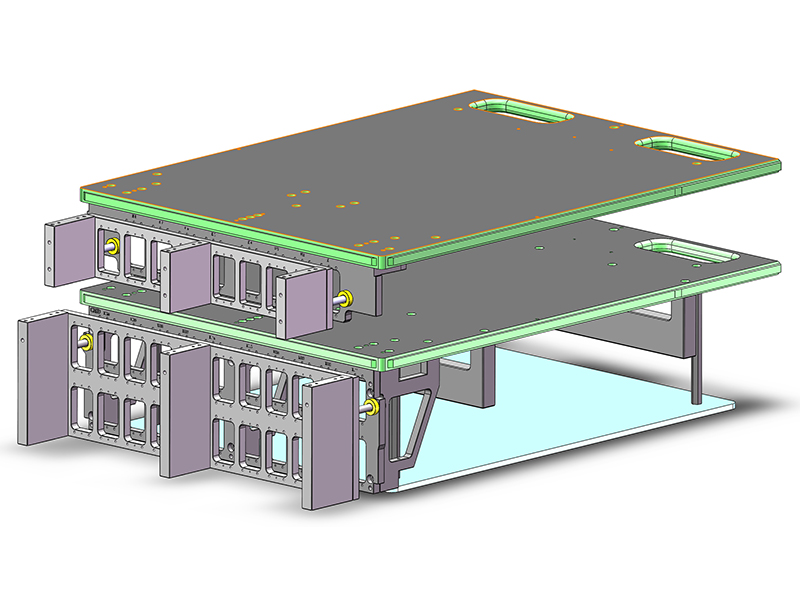

型号：S-KIT-M-UF / S-KIT-M-LF

•  尺寸：468mm×465mm ( middle size )

•  用于进行组合式Flashing/ICT/FCT/EOL测试，适用于PCB单板测试或多个单板穴位，推荐用于单站或自动化转台。

•  具有下部替换套件和上部替换套件的模块化构造

•  FR4 抗弯探针支承板

•  使用寿命：> 2,000,000 次负载循环（在实验室条件下）

•  可根据要求跟换相应接口模块

•  无需工具即可快速设置，无需后续调校即可使用

•  通过接口模块可进行模块化配置

•  配置：

上Pylon接口： 1个CHD气动混合模块 + 最 多 7个任意组合信号模块

下Pylon接口： 1个CHD气动混合模块 +9个任意组合信号模块

型号：S-KIT-CIPOS-UF/ S-KIT-CIPOS-LF

•  尺寸：468mm×465mm (客户定制 CIPOS ICT 标准 )

•  用于进行组合式ICT/FCT测试，适用于PCB单板测试或多个单板穴位，推荐用于自动化转台或单站。

•  具有下部替换套件和上部替换套件的模块化构造

•  FR4 抗弯探针支承板

•  使用寿命：> 2,000,000 次负载循环（在实验室条件下）

•  可根据要求跟换相应接口模块

•  无需工具即可快速设置，无需后续调校即可使用

•  通过接口模块可进行模块化配置

•  配置：

上Pylon接口： 1个CHD气动混合模块 + 最 多 7个任意组合信号模块

下Pylon接口： 1个CHD气动混合模块 +9个任意组合信号模块

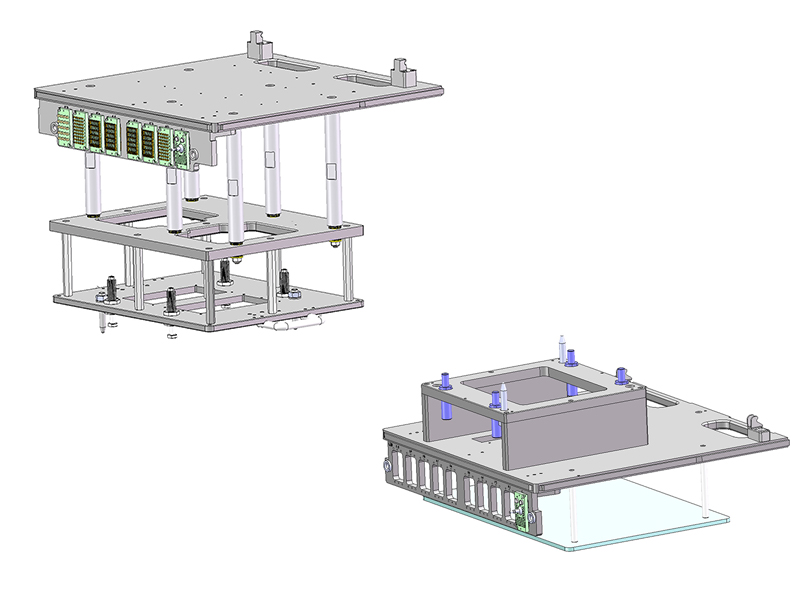

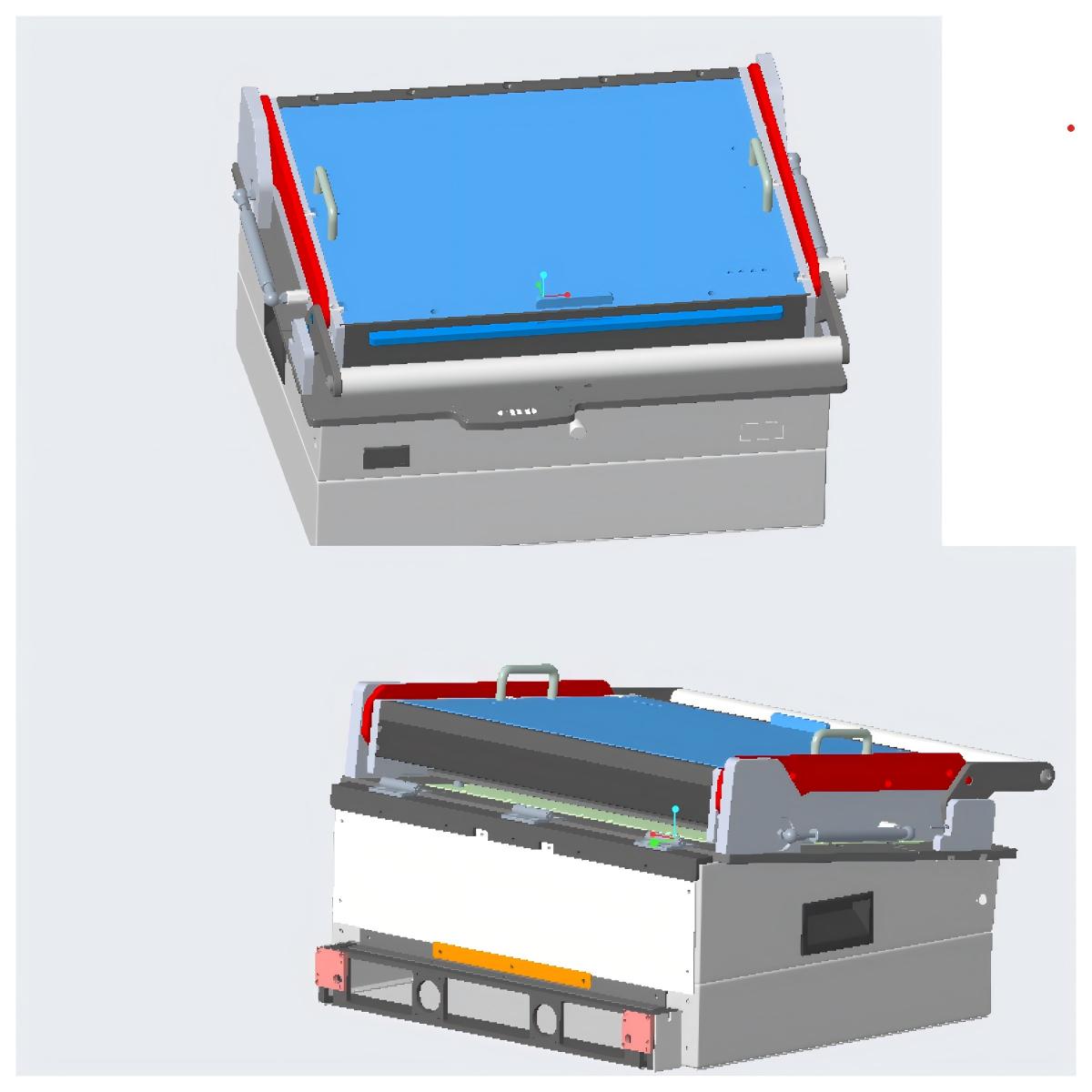

标准的PCBA夹具kit ,可应用于烧录，PCBA功能测试夹具。

特点：

1）VG12 pylon 接口，最大可安装12个pylon模块

2）安装尺寸可兼容GPS夹具底座

3）最大使用PCBA尺寸  300 X 250 mm

4)  灵活的base夹具/inlay的设计方案，最小化项目投资成本。

5)  电动锁设计替代汽动机构，使夹具成本更低。
